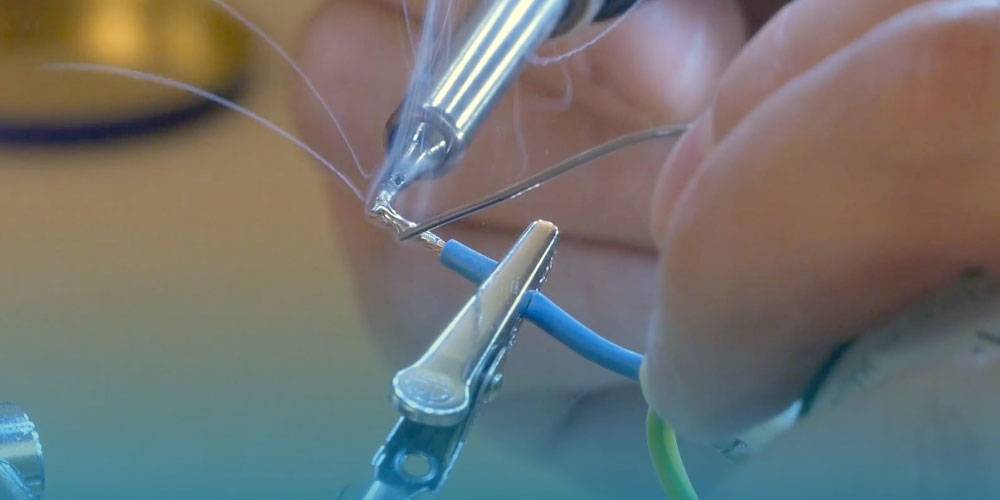

Pájecí stanice Toolcraft ST-100 je ideální volba pro profíka, ale i náročného nadšence
Autor: Tomáš Krásenský, 20. listopad 2019
Jmenuji se Tomáš Krásenský a zdravím vás zase jednou ze své dílny. Proč? Protože si nebudeme jenom hrát, ale taky trochu makat! Ale nebojte, ne o moc víc než naše vláda, protože pájení se stanicí Toolcraft bude hračka, uvidíte.

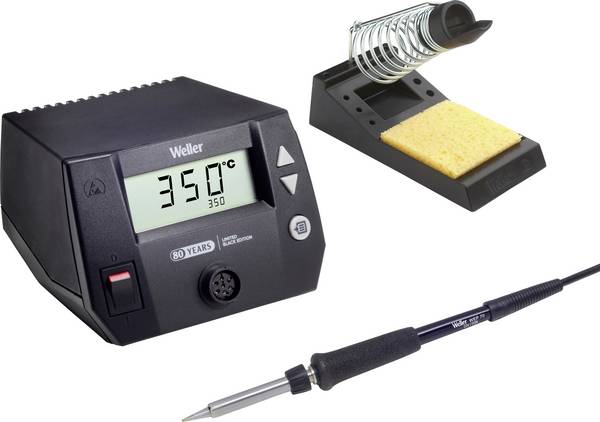

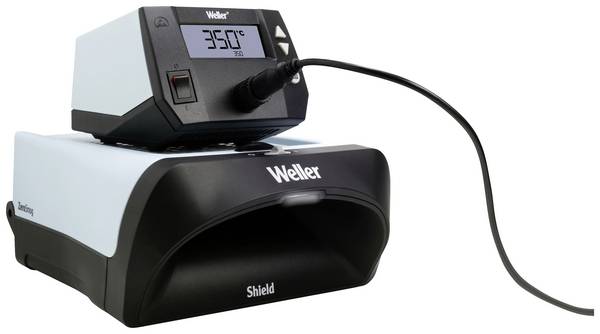

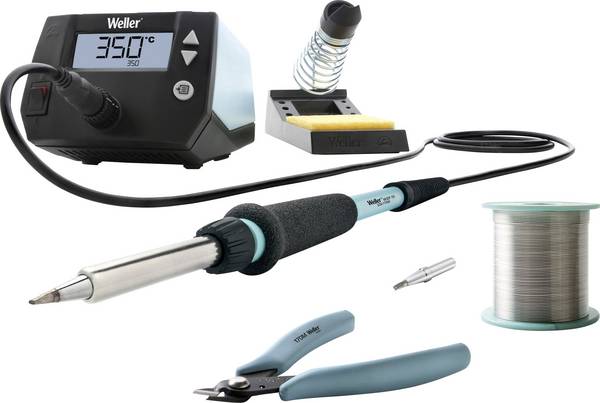

Pájecí stanice Weller WE 1010 disponuje vysokým výkonem i snadnou obsluhou
Autor: Karel Setnička, 21. duben 2022
Německá značka Weller je symbolem kvalitní pájecí techniky již více než 50 let. Testovaná stanice WE 1010 obstojí při pájení miniaturní elektroniky i velkých spojů, a to díky výměnným hrotům, velkému výkonu a stabilní teplotě hrotu.
Více o kategorii Pájecí stanice
Páječky s výkonem od 10 do 900 W patří mezi nepostradatelné vybavení každé elektrotechnické dílny nebo laboratoře. Vyberte si pájecí stanice s provozní teplotou od 50 °C do 600 °C od renomovaných světových výrobců: Weller, Ersa, Toolcraft nebo Basetech.
Pájecí stanice - vše, co potřebujete vědět před nákupem
Pájecí stanice lze použít v mnoha oblastech k pájení elektronických součástek pomocí intermetalického připojení. Například komponenty lze připojit k deskám plošných spojů. Ve výzkumu a vývoji je pájení velmi používanou technologií k rychlé výrobě a zdokonalování prototypů. Tímto způsobem jsou výrobky rychle připraveny na další kroky procesu a na testování.
Vzhledem k tomu, že elektronické součástky jsou menší a menší, pájení může být komplikovanější. Pájecí stanice proto musí při osazování prototypů fungovat spolehlivě a přesně, aby nevznikaly chyby, které by ovlivňovaly výsledky testů a tím zpomalovaly celý proces vývoje. Pro profesionální použití je obzvláště důležitá funkce rychlého ohřevu a následný přechod do pohotovostního režimu. Dále také snadné ovládání a režimy pro úsporu energie.
Obsah článku
Obsah článku
Digitální, analogové a horkovzdušné

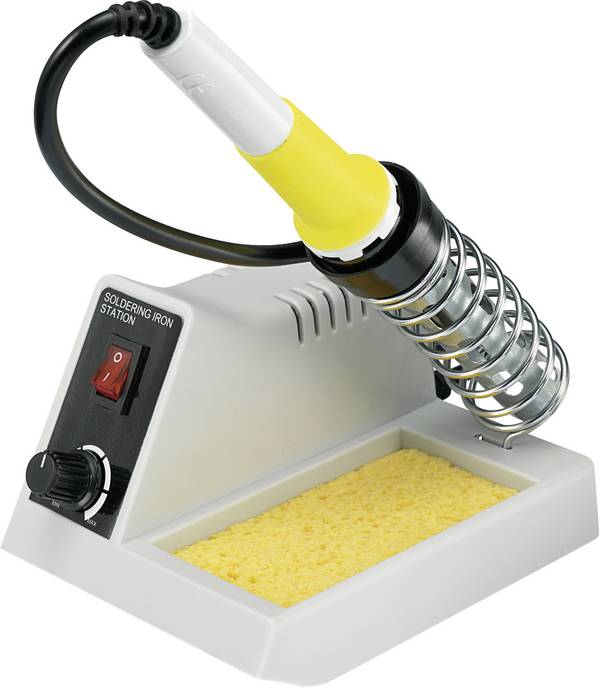

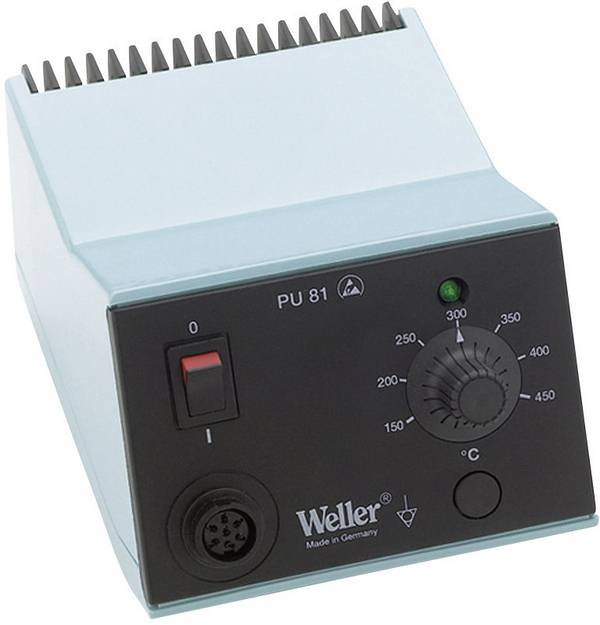

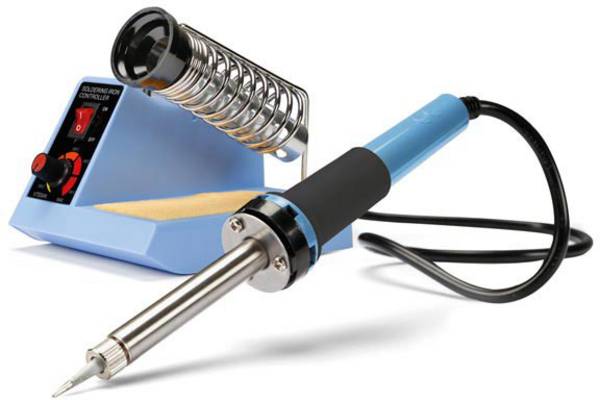

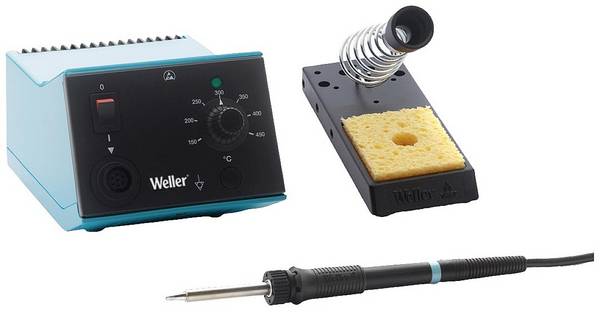

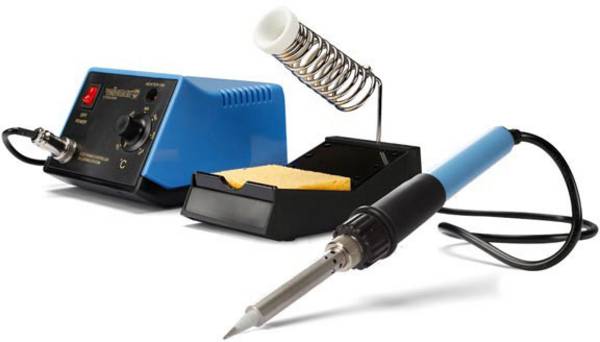

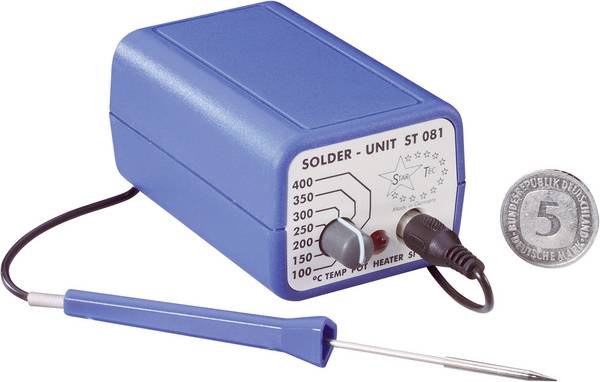

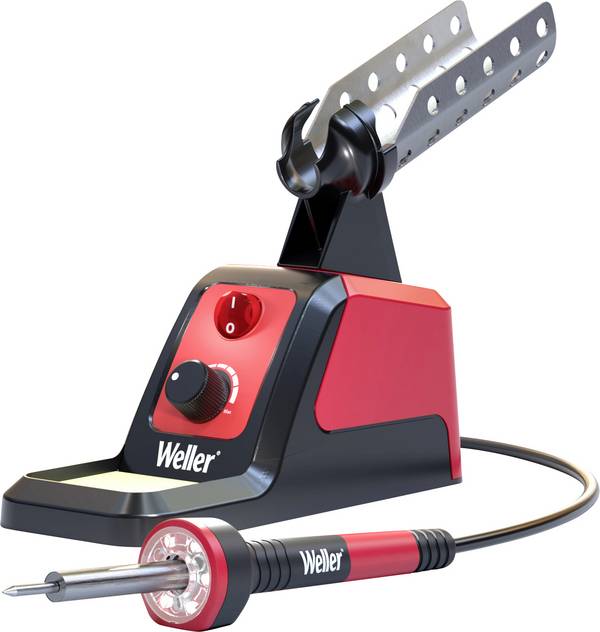

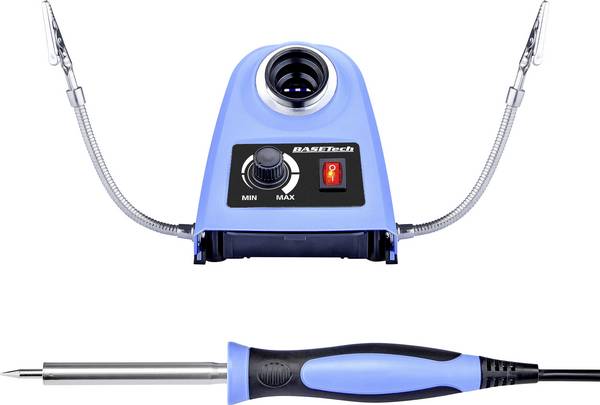

Tradiční analogové nebo digitální pájecí stanice jsou zpravidla vhodné pro čipové karty, mikrokontroléry, desky s plošnými spoji a další elektrické komponenty. Jediným rozdílem mezi analogovými a digitálními pájecími stanicemi je regulace teploty. Analogová zařízení mají knoflík pro nastavení teploty, který uživateli poskytuje jen omezenou přesnost nastavení teploty. To znamená, že je zapotřebí spousta zkušeností pro přesné pájení.

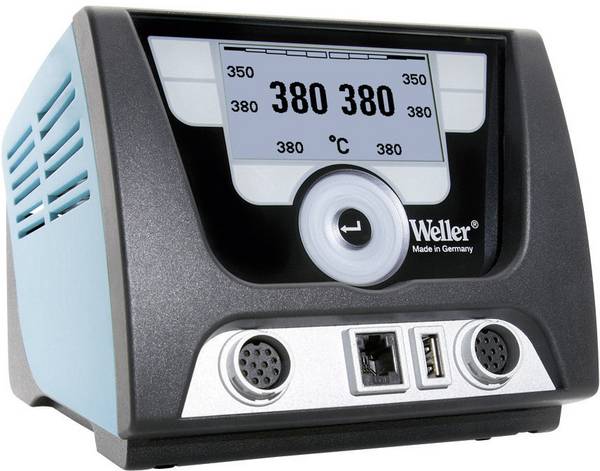

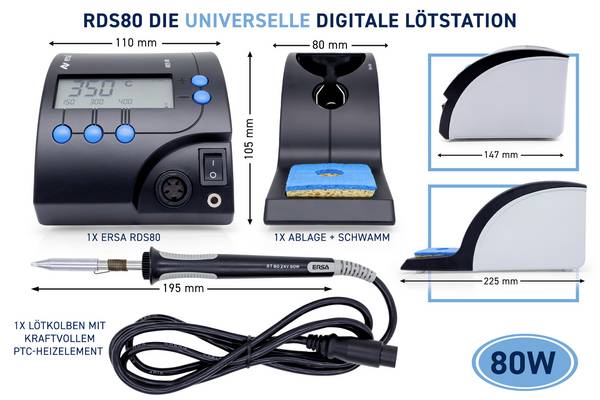

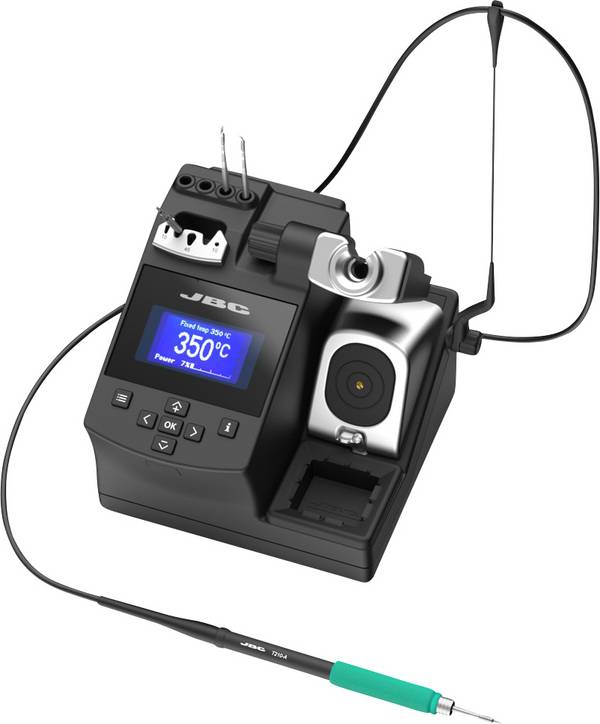

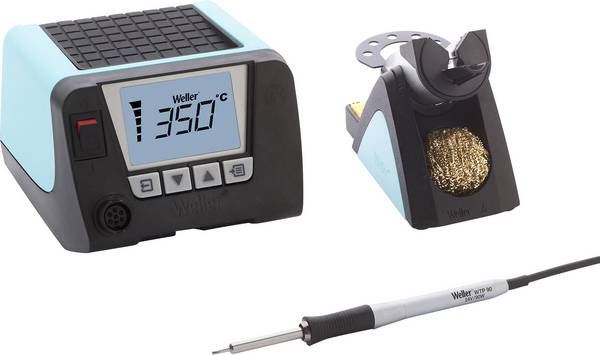

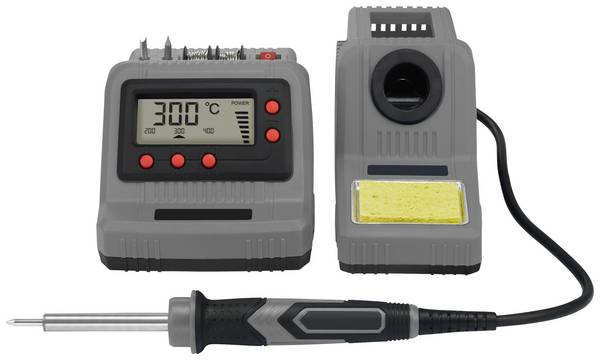

Nastavení teploty v digitálních pájecích stanicích probíhá přesně tlačítky s rozlišením zpravidla 1 °C. Aktuální a požadovaná teplota se zobrazuje na displeji, čímž je možná přesná regulace teploty. Teplota zůstává do značné míry konstantní po celý proces pájení, a pokud ne, okamžitě to uvidíte na displeji a můžete počkat, než se teplota vrátí na požadovanou hodnotu.
Součástky pro povrchovou montáž (SMD) jsou citlivé a mohou se poškodit pájením pomocí tradiční pájecí stanice. Alternativou může být horkovzdušná pájecí stanice, která ohřívá pájku přes horký vzduch z trysky. Kromě samostatných horkovzdušných pájecích stanic nabízejí výrobci univerzální zařízení, která kombinují tradiční páječky s horkovzdušnou. K dispozici jsou také různé horkovzdušné trysky.

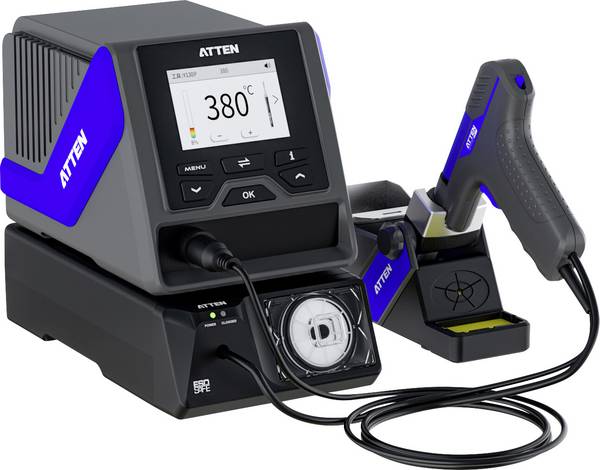

Pájecí a odpájecí stanice
Mnoho pájecích stanic umožňuje také odpájet již připájené součástky. Tento proces je těžkopádný, protože odpájení trvá mnohem déle než pájení. Pro úspěšné odpájení je potřeba komponenty udržovat páječkou déle v teple, čímž hrozí poškození jak součástky, tak pájecího hrotu.
Kritéria pro dobrou pájecí stanici
Obsluha
Způsob obsluhy je základní charakteristika pájecí stanice.
Bateriové nebo napájené ze sítě: Pájecí stanice napájené z baterie mají větší flexibilitu. Můžete je použít kdekoliv bez ohledu na zdroj energie. Možná doba používání je ale limitována kapacitou baterie, tato doba je často pod 1 hodinu. Pájecí stanice napájené ze sítě jsou oproti tomu při výběru umístění méně flexibilní, nemají ale žádný časový limit pro použití.
Pohodlné uchopení: Vzdálenost mezi rukojetí a pájecím hrotem by neměla být podceňována. Například pokud chcete pájet na desku s plošnými spoji s pevnými odpory a tranzistory, krátká vzdálenost mezi pájecím hrotem a rukojetí zajišťuje přesnou práci. Pokud jsou větší součásti pájeny silnou špičkou, mezera by měla být větší. Důvodem je vyšší teplota, kterou vyžaduje pájení. Měla by se uchovávat po delší dobu kvůli větší pájecí ploše.
Flexibilní kabel: Dalším prvkem, který definuje provoz pájecí stanice, je kabel mezi pájecí rukojetí a základnovou stanicí. Čím je kabel tenčí a lehčí a delší, tím lépe se lze pájecím hrotem dostat na správné místo, aniž by bylo nutné přemístit součásti nebo základní stanici.
Další prvky umožňující snadné ovládání pájecí stanice:
jasný displej například na digitálních pájecích stanicích zobrazuje nastavenou a skutečnou teplotu nebo stav topného zařízení,
zaznamenává několik teplotních jednotek, které lze nastavit pomocí jediného tlačítka,
vhodné pájecí hroty: Pájecí hroty o průměru 2 mm se zpravidla dodávají. Rozpětí je však mezi 0,2 a 35 milimetry, takže pro každou práci najdete ten správný pájecí hrot. Měly by být snadno vyměnitelné.
Náš praktický tip: péče o pájecí a odpájecí hroty
Abyste zajistili, že se pájecí hrot příliš rychle neopotřebuje v důsledku oxidace a usazenin, je dobré se o něj starat. Abyste zabránili rychlému opotřebení pájecího hrotu v důsledku oxidace a usazenin, buďte pečliví a před použitím páječky očistěte hrot vlhkou houbou nebo lépe tenkou suchou mosaznou vlnou. Teplota pájení by měla být přiměřená. Příliš vysoká teplota vede k většímu opotřebení pájecího hrotu. Po pájení očistěte hrot čističem.
Pájecí materiál
Zda jde o měkké, nebo tvrdé pájení, závisí na teplotě tání pájky. Pokud je pod 450 °C, říká se, že jde o měkké pájení. Tato metoda je vhodná pro citlivé elektronické součástky, protože nevyvíjí vysoké teploty, kterými by se mohly některé poškodit.
Při pájení musí být pájka více zahřívána kvůli ztrátám při přenosu. Pájecí hrot tak může i v měkkém pájení dosahovat teplot nad 450 °C. Měkké pájení je zvláště vhodné pro materiály, jako je ocel, měď, mosaz nebo stříbro a pro spoje, které jsou mechanicky vysoce namáhány.
Vysokoteplotní pájení natvrdo často dosahuje teploty až 900 °C a používá se v průmyslu.
Existují různé komponenty pro měkké a tvrdé pájení. Je třeba poznamenat, že od roku 2006 může elektronický průmysl používat pouze pájky, které neobsahují olovo (směrnice ES 2002/95/ES). Olovo je v elektronických zařízeních povoleno pouze ve velmi výjimečných případech. Používá se pouze pro slitiny cínu s mědí a niklem nebo mědí a stříbrem.
Pomocná rukojeť
Stabilní upínací rukojeť s nejméně dvěma čelistmi lze individuálně nastavit. Tímto způsobem máte obě ruce volné k držení páječky a pájky. Rukojeť v sobě často obsahuje zvětšovací sklo, takže jsou dobře viditelné i menší pájené spoje a součástky.
Odsávačka a odpájecí páska
Pro odpájení součástek existují dvě možné pomůcky: odsávačka a odpájecí páska neboli licna. Po zahřátí se tekutá pájka musí odstranit ze spoje, jinak po vychladnutí opět ztuhne. Odsávačka se ovládá ručně stisknutím tlačítka a je vhodná pro manipulaci s větším množstvím pájky. Odpájecí páska je měděné opletení, které při zahřátí nasaje malé množství tekuté pájky. Nejčistší, ale také nejdražší možností je elektrická odsávačka pájky, která jednoduše absorbuje přebytečnou pájku.
Pájecí hrot
Díky chemickému procesu odstraňuje čistič z hrotu zbytky tavidla a pájky. Další možností čištění pájecího hrotu je suchý čistič z tenkého mosazného drátu. Pokud je pájecí hrot pravidelně čištěn, méně se opotřebovává a vydrží déle připraven k použití.
Flux
Pájecí materiál často obsahuje tavidlo. Tímto způsobem proudí do nejmenších otvorů, takže prvky jsou opravdu pájeny, nejen povrchově lepeny. Tavidlo lze zakoupit samostatně pro lepší tavení materiálu nebo pro pohodlnější odpájení.
Topná deska pro pájení desek plošných spojů
Snížení velikostí součástek, hustější osazení desek plošných spojů a vyšší teploty pájení vyžadované bezolovnatou pájkou často pájení ztěžují. Topné desky pomáhají chránit součástky citlivé na teplo a zabraňují jejich poškození. Topné desky ohřívají desky plošných spojů zespodu, což znamená, že lze výrazně snížit provozní teplotu páječky, protože se deska plošných spojů předem zahřeje na teplotu bližší teplotě pájení.
Pájecí stanice pro přesnou práci s citlivou elektronikou
Pájecí stanice nové generace jsou sady, ve kterých je páječka (obvykle s odporovým ohřevem hrotu) a páječka transformátorová (s méně přesným hrotem, ale díky vysokému průtoku proudu se rychleji ohřeje na požadovanou teplotu). Nastavení lze díky řídící elektronice přizpůsobit na konkrétní druh pájení. Použití páječky připojené k transformátorové stanici je bezpečnější a vyladěné provozní parametry lze sledovat na displeji (může ale být i analogová).
Páječka a pájecí stanice s transformátorem: nepřeberné množství funkcí pro fandy a odborníky
Standardní pájecí stanice je řízena mikroprocesorem, což umožňuje přesné nastavení, čtení a záznam parametrů teploty hrotu (rozsah je 50 až 550 °C) a zabraňují přehřátí zpracovávaného materiálu. Přístrojové vybavení se obvykle skládá z centrální jednotky transformátoru s odolným pouzdrem, páječky s vyměnitelnými hroty a stojanu na rukojeť páječky s hrotem. Ergonomii přístroje zajišťuje široká škála parametrů (topný výkon špičky 10 až 650 W, pohotovostní režim a režimy úspory energie, absence potřeby často kalibrovat přístroj, automatické rozpoznávání dalších pájecích zařízení připojených k základnové stanici). Pájecí stanice jsou ideální pro profesionální podmínky, ale také domácí dílny, kde je stejně důležitá přesnost pájení.
Multifunkční pájecí stanice: transformátorová páječka a mnoho dalšího

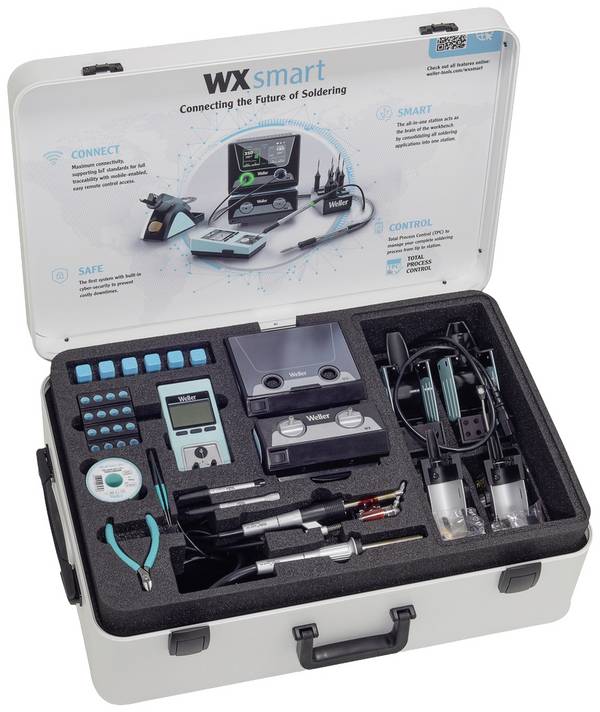

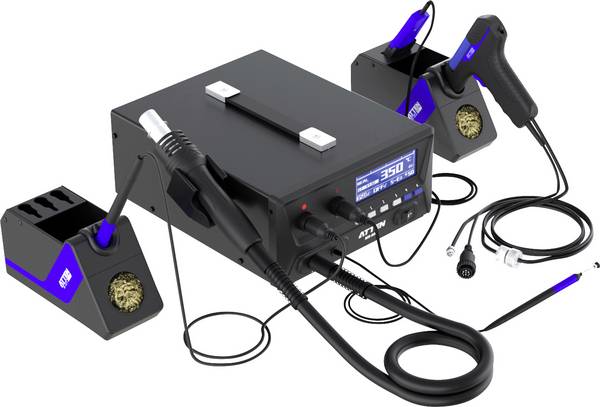

Na trhu existuje mnoho modelů pájecích stanic, moderní jsou však univerzální přístroje kombinující více funkcí. Multifunkční dvoukanálová pájecí a odpájecí zařízení, která umožňují kompletní osazování desek plošných spojů. Uživatel, který ocení všestrannost pájecích stanic 3v1, obdrží v sadě kromě základní stanice a páječky také přesný odpájecí hrot zabudovaný v adaptéru, odpájecí pumpu a příslušenství pro odstraňování zbytků pájky a čištění hrotu. Vysoký výkon základnové stanice vám umožní efektivně provádět inovativní bezolovnaté pájení vyžadující vyšší teploty. Užitečný je také digitální multimetr, který je často součástí multifunkčních sad pro kontrolu správnosti a kvality pájení.

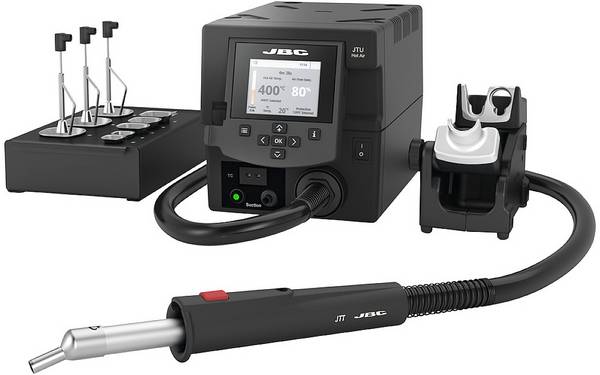

Síla horkého vzduchu, tj. Pájecí stanice „Hot Air“

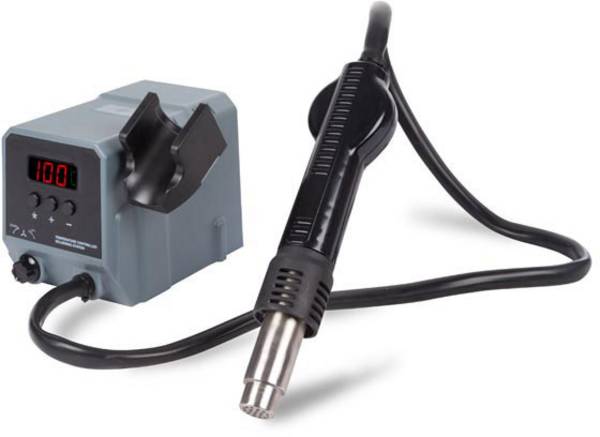

Pájecí stanice, které se díky své funkčnosti používají k lepení prvků proudem horkého vzduchu, se doporučují pro náročnějšího uživatele. Výrobci jako Weller nebo Toolcraft se však ujistili, že zařízení je navzdory pokročilým funkcím atraktivní pro potenciálního kupce díky příznivé ceně. Horkovzdušná pájecí stanice je postavena z kompresoru, transformátoru a elektronického řídicího systému. Místo hrotu typického pro páječky je zde tryska, kterou proudí horký vzduch z kompresoru, dosahující teploty od 50 do 550 °C (hodnota tlaku - až 6 bar). Stanice tohoto typu se často používají k povrchové montáži součástí (SMD) a údržbářským pracím.
Pájecí stanice - široký výběr modelů v obchodě Conrad
Nejlepší pájecí stanice se vyznačuje vysokou a bezporuchovou funkčností, nejvyšší přesností a širokými možnostmi personalizace. Než si vyberete tu správnou pájecí stanici, prohlédněte si nejvýznamnější produkty v nabídce obchodu Conrad. Najdete zde desítky špičkových modelů spolu s profesionálně připravenými specifikacemi, díky nimž lze provést správnou volbu a nákup bez opuštění vašeho domova.
