Svorky značky Wago – seznamte se s nabídkou průmyslových svorek

Společnost Wago

Společnost Wago vyrábí spolehlivé průmyslové konektory a svorky již od roku 1951. Výrobky značky Wago s úspěchem nahrazují tradiční šroubové nebo pájené spojovací prvky a díky minimalizaci rizika vadného spojení jsou velmi vhodné pro použití v elektrotechnice a průmyslové automatizaci.

Společnost Wago vyrábí průmyslové konektory pro automatizaci a svorky pro elektrotechniku:

• instalační svorky
• řadové svorky
• svorky a konektory na desky plošných spojů

Pružné konektory pro automatizaci jsou určeny k rozšiřování systémů řízení. Dalšími skupinami výrobků značky Wago jsou rozhraní HMI, komponenty síťové infrastruktury (mj. průmyslové switche a zásuvky RJ45) a pokročilé modulové I/O systémy.

Typy konektorů Wago

Svorky pro rychlou montáž elektroinstalační kabeláže. Široký sortiment svorek umožňuje vybrat si prvek s potřebným počtem kontaktů. Svorky jsou řešení při použití na omezeném prostoru. Pokročilý zasouvací systém CAGE CLAMP, který je použit u mnoha výrobků značky WAGO, umožňuje rychlou montáž.

Řadové svorky se zasouvací funkcí

Jedná se o neocenitelnou pomůcku při instalaci rozváděčových a ovládacích skříních. U těchto výrobků je možné vyzkoušet spojení před připojením a použít jasné a přehledné značení. Tyto svorky jsou určeny pro montáž vodičů s průřezem 1,5 a 4 mm2. Řadové svorky značky Wago jsou také vybaveny ochranou před chybným zapojením a přímým dotykem. Distribuce napájení je tak možná i na obtížně přístupných místech.

Patrové svorky

Jedná se o spolehlivé instalační prvky, které jsou určeny pro použití v technologii budov. Samostatné vodiče nebo licny s nakrimpovanou koncovkou je možné jednoduše zastrčit do kabelových objímek. Patrové svorky Wago odpovídají normě DIN VDE 0100-718, která upravuje požadavky na elektroinstalace u staveb občanské vybavenosti. Pomocí těchto svorek lze rozdělit potenciál N a měřit tak izolační odpor u všech vodičů určitého obvodu bez jeho vypínání. Patrové svorky jsou určeny pro bezpečné a snadné použití a jejich úhlová varianta usnadňuje jejich montáž.
I přes své kompaktní rozměry poskytují patrové svorky prostor pro 3řádkové označení a identifikační popis.

Instalační svorky

Instalační svorky značky Wago jsou určeny pro montáž většiny vodičů. Díky menším rozměrům se výborně hodí pro použití na obtížně přístupných místech.

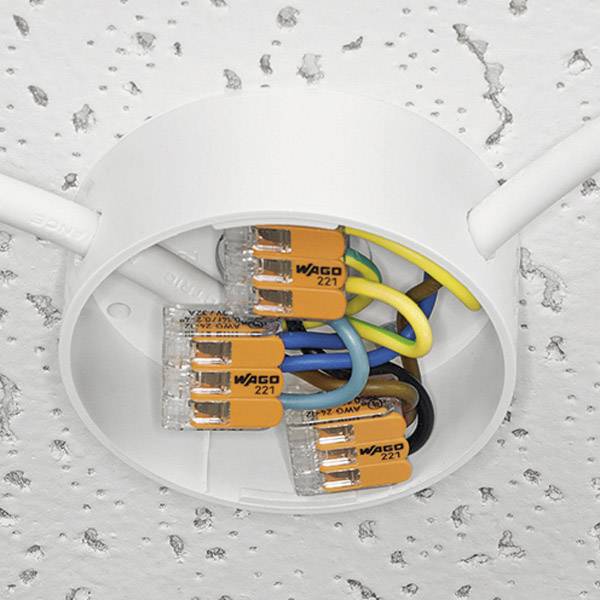

Některé řady těchto výrobků, jako např. svorky Wago 221, mají průhledné provedení, které umožňuje rychlou kontrolu stavu kontaktů a délky odizolovaného vodiče.

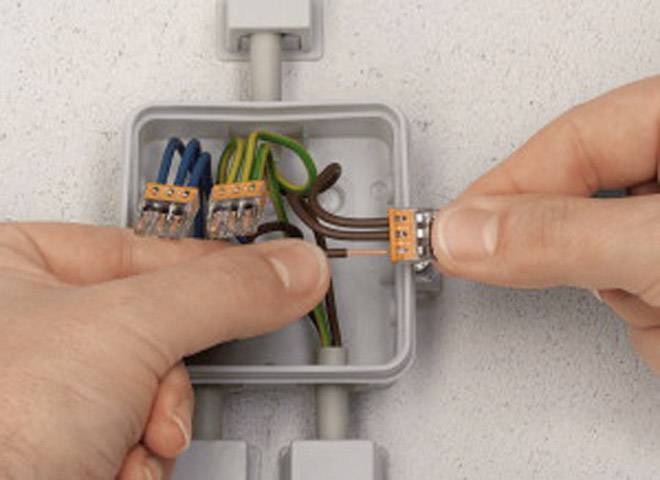

Svorky pro instalační krabice

Používají se u zapuštěných i nástěnných instalačních krabic. Vyznačují se kompaktními rozměry, jsou určeny pro připojení 2‒8 vodičů. Jsou průhledné, což umožňuje rychlou kontrolu kontaktů. Nejznámější jsou svorky řady 273, kde se používá vodič odizolovaný v délce 10‒13 mm. Vodiče se montují jednoduše zasunutím do příslušného otvoru.

Svorky je třeba vybírat podle konkrétního typu vodiče. Proto nabídka značky Wago zahrnuje standardní svorky pro instalační krabice (řada 273) a také tyto typy:

• Svorky pro instalační krabice v provedení Micro, které jsou určené pro instalace, ve kterých je nezbytné použít prvky o malé velikosti, jako například při instalaci zvonku či interkomu. Svorky řady 243 jsou určeny k použití v nízkonapěťových rozvodech. Zasouvání, které je u těchto svorek použito místo šroubů, zajišťuje rychlou a snadnou montáž.
• Svorky pro instalační krabice určené pro použití v zónách s nebezpečím výbuchu obsahuje řada Ex e (řada 773),která vyhovuje normě 94/9-ATEX a UL-Aex, což umožňuje použití těchto svorek ve velmi náročných podmínkách.

Pojistkové svorky

Jedná se o zvláštní variantu řadových svorek, které jsou určeny mj. k montáži autopojistek. Vyskytují se také v provedení s kontakty zboku nebo zepředu. Lze také použít úhlové provedení. S úspěchem se používají v rozváděčích nebo zvláštních vozidlech či lodích.

Poznámka: Pojistkové vložky je třeba vybírat podle elektrických a technických parametrů pojistek.

Svorky TOPJOB®S

Řadové svorky vyráběné společností Wago jsou zvláštním typem instalačních svorek pro použití ve stavebnictví. Využívají bezpečnou technologii zasouvání CAGE CLAMP, která umožňuje spojování jednožilových i vícežilových kabelů, drátových vodičů s koncovkami i bez nich.  Jsou určeny pro zatížení až do 32 A, díky čemuž nacházejí uplatnění ve většině instalací. Svorky, u kterých se používá technologie CAGE CLAMP, jsou odolné proti otřesům a umožňují dosažení vysoké vodivosti.

• Jednoduchý a srozumitelný systém značení páskami umožňuje rychlou a přesnou kontrolu instalací.
• Díky technologii Push-in je zajištěna rychlá montáž zasunutím vodiče bez použití nářadí, čímž se zkracuje čas instalace. U svorek TOPJOB®S není potřeba vodiče dopředu upravovat, a díky tomu se spoří čas i náklady. Svorky TOPJOB®S se hodí pro všechny typy vodičů.
• Svorky TOPJOB®S je možné flexibilně rozšiřovat pomocí můstků, včetně mj. příčných můstků, kabelových a vertikálních můstků, které jsou vhodné pro spojování patrových svorek.
